Mercedes Vario 512D-815D рем 1996-2003 Автомастер д2,9/4,25л (тв) (9669617871)

У даній книзі на хорошому інженерному рівні, але в той же час просто і доступно, описані моделі 512 D, 612 D, 614 D, 810 D, 812D, 814 D, 814 D, 814 DA, 815 DA 1996 -2003 випуску з дизельними двигунами ОМ 602.984/985 2.9 л та ОМ 904.904/908/914/923/936 4.25 л.

Книга включає наступні розділи:

• Влаштування та ремонт двигунів з турбонаддувом
• Системи автоматичного керування двигуном
• Системи вентиляції, опалення та кондиціювання
• Паливна, вихлопна системи та система зниження токсичності відпрацьованих газів
• Електрообладнання двигуна
• Трансмісія
• Ходова частина
• Рульове управління
• Тормозні системи, ABS
• Кузов та електрообладнання автомобіля.

Також наведено інформацію про забезпечення пасивної безпеки автомобіля та коди несправностей, які допоможуть Вам поставити діагноз автомобілю.

Керівництво призначене для автовласників Мерседес Бенц Варіо, працівників СТО та автосервісів.

• ВСТУП 3

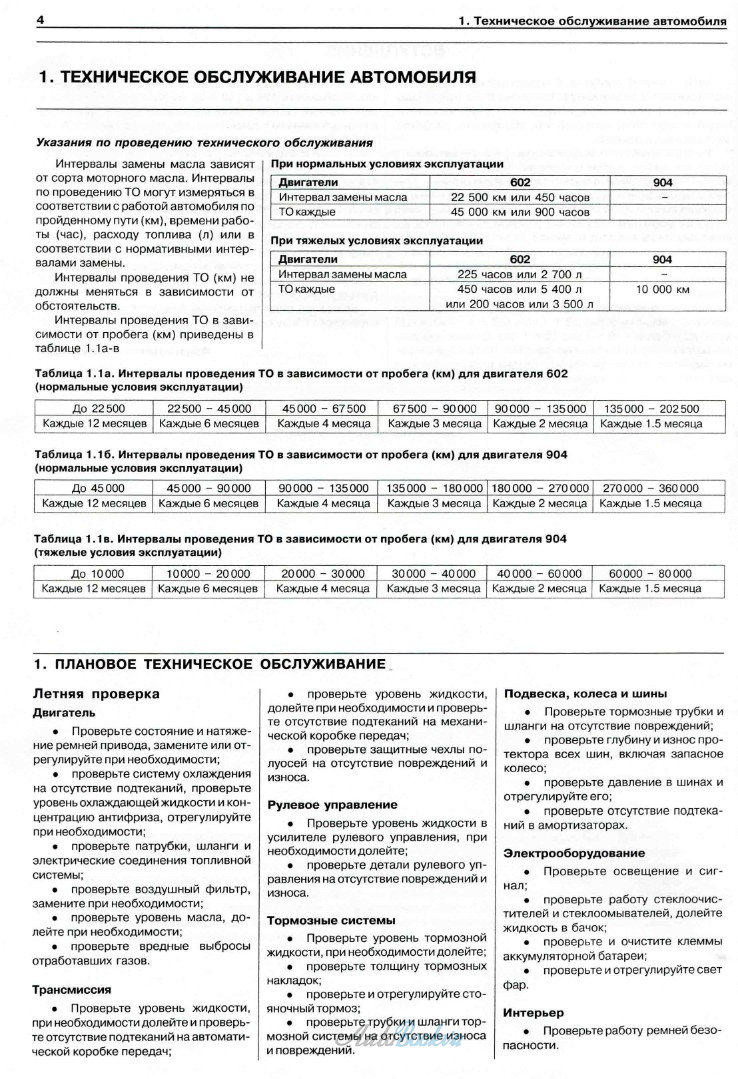

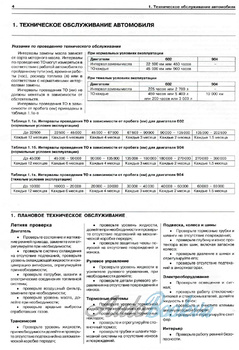

• 1. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ АВТОМОБІЛЯ 4
• 1. Планове технічне обслуговування 4

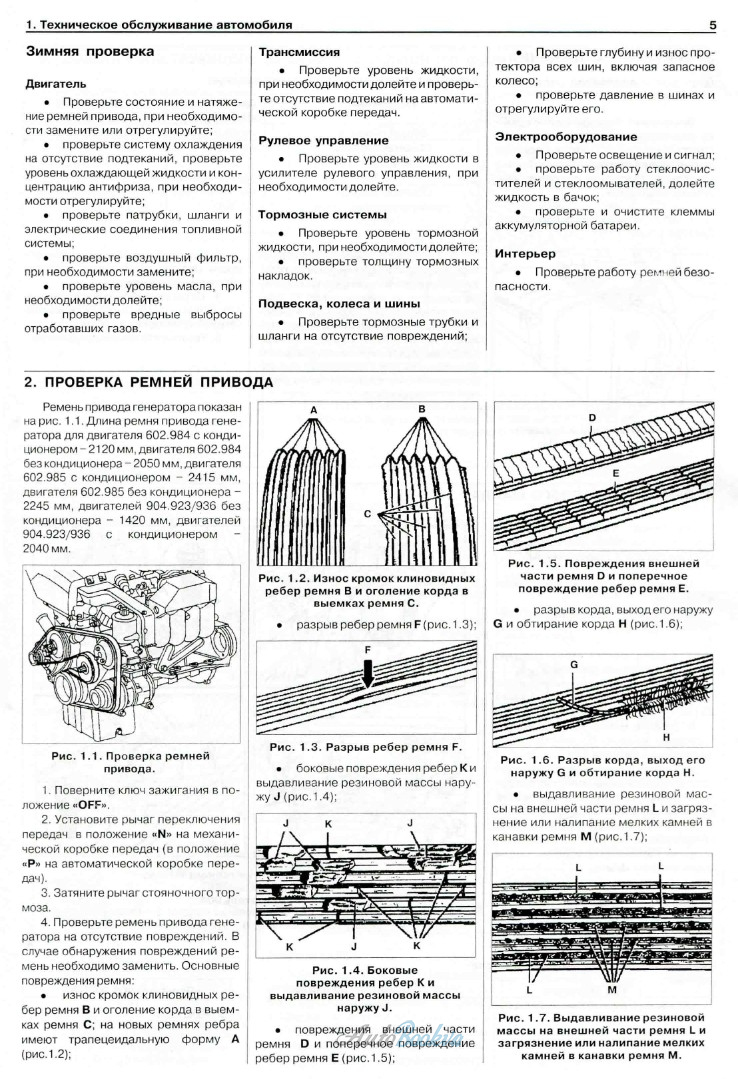

• 2. Перевірка ременів приводу 5

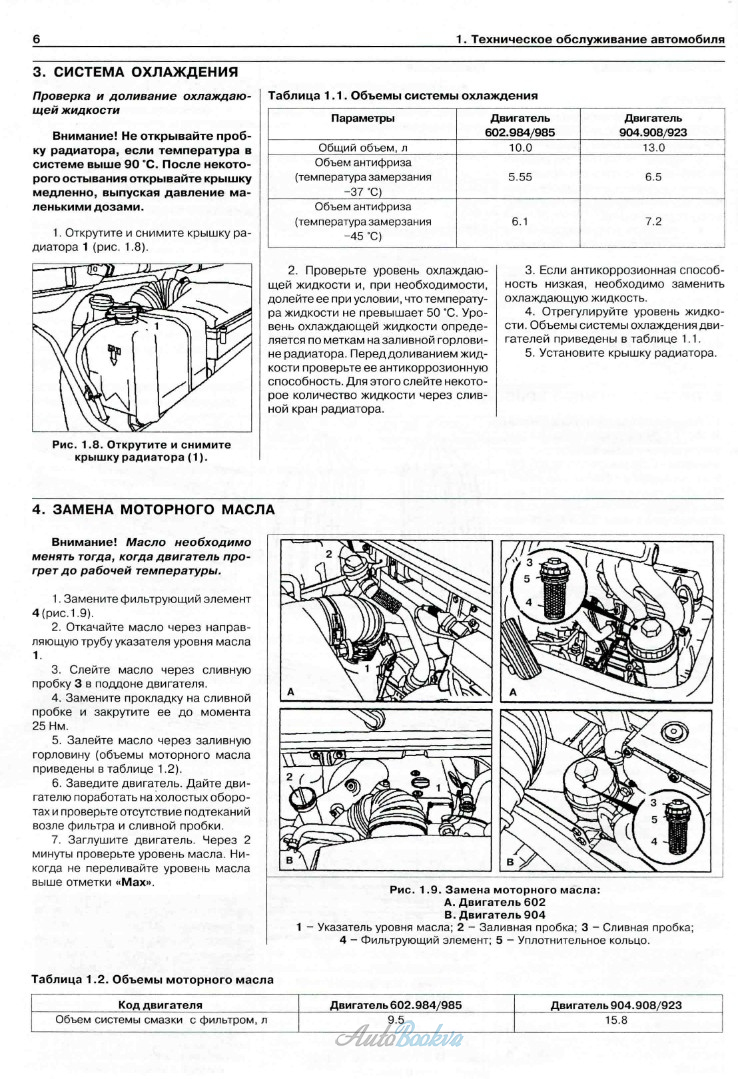

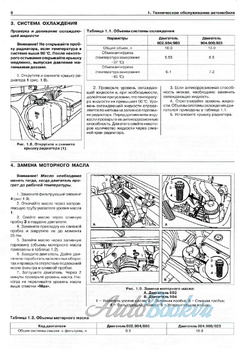

• 3. Система охолодження 6
• 4. Заміна моторної олії 6
• 5. Заміна фільтруючого елемента повітряного фільтра 7
• 6. Паливна система 7
• 7. Перевірка роботи склоочисників 8
• 8. Функціональна перевірка системи опалення та вентиляції 8
• 9. Механічна коробка передач 8
• 10. Автоматична коробка передач 9
• 11. Заміна олії в роздавальній коробці 750.553/581 9
• 12. Заміна олії в редукторі передньої осі 10
• 13. Заміна олії в редукторі задньої осі 10
• 14. Перевірка накладок гальмівних колодок 19
• 15. Перевірка рульового керування 11
•  2. ДВИГУНИ 602.984/985 12
• 1. Зняття та встановлення двигуна 12
• 2. Повітряний фільтр 12
• 3. Впускний колектор 13
• 4. Випускний колектор 13
• 5. Кришка головки блоку циліндрів 14
• 6. Кришка ланцюга ГРМ 14
• 7. Ковзаючий важіль 15
• 8. Натягувач ланцюга ГРМ 15
• 9. Натяжний важіль ланцюга ГРМ 16
• 10. Заміна ланцюга ГРМ 16
• 11. Головка блоку циліндрів 16
• 12. Розподільний вал 17
• 13. Пружини клапанів та сальники стрижнів клапанів 18
• 14. Перевірка та притирання клапанів 19
• 15. Перевірка клапанної пружини 20
• 16. Перевірка та заміна напрямної втулки клапана 20
• 17. Заміна кільця та притирання сідла клапана 22
• 18. Поршні 23
• 19. Поршневі кільця 24
• 20. Шатуни 25
• 21. Гільзи блоку циліндрів 26
• 22. Маховик 27
• 23. Шарикопідшипник колінчастого валу 27
• 24. Колінчастий вал 28
• 25. Насос системи охолодження 30
• 26. Радіатор системи охолодження 30
• 27. Піддон 31
• 28. Редукційний клапан масляного насоса 31
• 29. Масляний насос 32
• 30. Корпус масляного фільтра 32
• 31. Турбокомпресор 33
• 32. Паливний насос високого тиску (ТНВД) 33
• 33. Форсунки 35
• 34. Утримувач форсунки 35
• 35. Стартер 35
• 36. Генератор 36
• Моменти затягування елементів та деталей двигунів 602.984/985 36
•  3. ДВИГУНИ 904.908/914/923/936 37
• 1. Зняття та встановлення двигуна 37
• 2. Впускна труба 38
• 3. Впускний колектор (колектор стисненого повітря) 38
• 4. Випускний колектор 39
• 5. Кришка головки блоку циліндрів 39
• 6. Головка блоку циліндрів 40
• 7. Кришка ГРМ 40
• 8. Коромисла та вісь коромисел 41
• 9. Розподільний вал 42
• 10. Перевірка підйому клапана 42
• 11. Регулювання теплового зазору клапанів 43
• 12. Клапани 44
• 13. Заміна кілець сідел клапанів 45
• 14. Заміна сальників стрижнів клапанів 46
• 15. Постійний дросель 46
• 16. Поршні 46
• 17. Поршневі кільця 48
• 18. Шатуни 48
• 19. Колінчастий вал 49
• 20. Гільза блока циліндрів 50
• 21. Сальники колінчастого валу 51
• 21.1. Передній сальник колінчастого валу 51
• 21.2. Задній сальник колінчастого валу 52
• 22. Маховик 52
• 23. Піддон 52
• 24. Масляний насос 53
• 25. Корпус масляного насоса 54
• 26. Олійний радіатор 54
• 27. Датчик рівня олії 55
• 28. Насос системи охолодження 55
• 29. Термостат 56
• 30. Радіатор системи охолодження 57
• 31. Турбокомпресор 58
• 32. Гальмівна заслінка двигуна 58
• 33. Блок керування двигуном 59
• 34. Насос-форсунка 59
• 35. Датчик тиску стисненого повітря (двигуни 904.908 до номера 040487) 60
• 36. Датчик температури повітря (двигуни 904.908 до номера 040 487) 60
• 37. Комбінований датчик температури/тиску стисненого повітря (двигуни 904.908, починаючи з номера 040 488, та двигуни 904.923/936) 60
• 38. Стартер 61
• 39. Генератор 61
• 40. Діагностичні коди несправностей двигунів 904.9 62
• Моменти затягування елементів та деталей двигунів 904.9 63
• 4. Трансмісія 64
• Зчеплення
• 1. Зняття та встановлення зчеплення 64
• 2. Робочий циліндр зчеплення 64
• 3. Перевірка биття веденого диска зчеплення 64
• Механічна коробка передач (МКПП) 711.613
• 1. Зняття та встановлення МКПП 65
• 2. Вимикач ліхтарів заднього ходу 65
• 3. Корпус коробки передач 66
• 4. Напрямна плита вилок перемикання передач 66
• 5. Первинний вал 67
• 6. Кришка коробки передач 67
• 7. Вторинний та проміжний вали 68
• 8. Розбирання та складання вторинного валу 69
• 9. Регулювання осьового зазору проміжного валу 72
• 10. Важіль перемикання передач 72
• 11. Нижня частина важеля перемикання передач 72
• 12. Циліндр перемикання передач 73
• Механічна коробка передач (МКПП) 710.64/66
• 1. Зняття та встановлення МКПП 73
• 2. Передня частина коробки 74
• 3. Задня частина коробки передач 74
• 4. Первинний вал 75
• 5. Проміжний вал 75
• 6. Вторинний вал 75
• 7. Важіль перемикання передач 76
• Механічна коробка передач (МКПП) 715.051
• 1. Зняття та встановлення МКПП 77
• 2. Передня частина коробки передач 77
• 3. Задня частина коробки передач 78
• 4. Первинний вал 78
• 5. Проміжний вал 79
• 6. Вторинний вал 79
• 7. Шестерня 5-ї передачі 80
• 8. Шестерня 4-ї передачі 80
• 9. Шестірня 3-ї передачі 81
• 10. Шестерня 2-ї передачі 81
• 11. Механізм перемикання передач 82
• Коробка відбору потужності (автомобілі з МКВП 711.613)
• 1. Розбирання та складання коробки відбору потужності 83
• 2. Регулювання осьового зазору ведучого валу коробки відбору потужності 84
• 3. Сальник вихідного фланця коробки відбору потужності 85
• Автоматична коробка передач (АКПП) 723.345
• 1. Зняття та встановлення АКПП 723.345 86
• 2. Відцентровий регулятор 86
• 3. Модулятор S7
• 4. Олійний радіатор АКПП 87
• 5. Коробка клапанів перемикання передач 88
• Карданна передача
• Карданна передача 88
• Моменти затягування елементів та деталей трансмісії 89
• 5. ХОДОВА ЧАСТИНА
• Передня підвіска
• 1. Зняття та встановлення передньої осі 90
• 2. Ступиця передньої осі 90
• 3. Поворотний кулак 92
• 4. Ресора передньої підвіски 92
• 5. Заміна стабілізатора поперечної стійкості 93
• 6. Клапан регулювання висоти передньої осі 93
• Задня підвіска
• 1. Зняття та встановлення задньої підвіски 94
• 2. Ступиця задньої осі 94
• 3. Ресора задньої підвіски 95
• 4. Заміна стабілізатора поперечної стійкості 96
• 5. Клапан регулювання висоти задньої осі 96
• 6. Пневмокамера задньої осі (моделі 668, 670 із задньою пневмопідвіскою) 97
• Моменти затягування елементів та деталей ходової частини 107
•  6. РУЛЬОВЕ УПРАВЛІННЯ
• 1. Зняття та встановлення кермового механізму 99
• 2. Насос підсилювача рульового керування 99
• 3. Перевірка та регулювання центрального положення кермового механізму 100
• Моменти затягування елементів та деталей рульового керування 100
•  7. ГАЛЬМОВІ СИСТЕМИ
• Робоча гальмівна система
• 1. Вакуумний підсилювач гальмівного приводу 101
• 2. Уповільнювач «Telma» (на моделях 668.322/323/352/353, 670.322/323/324/373/374 з кодом BR3) 101
• 3. Гальмівні колодки 101
• 3.1. Гальмівні колодки передньої осі (моделі 668.3, 670.3) 101
• 3.2. Гальмівні колодки задньої осі (моделі 668.3, 670.3) 102
• 4. Супорт гальмівного механізму 102
• 4.1. Супорт переднього гальмівного механізму 102
• 4.2. Супорт заднього гальмівного механізму 103
• Стоянкова гальмівна система
• 1. Регулювання приводу гальмівної системи стоянки 104
• Антиблокувальна система ABS
• 1. Датчики частоти обертання коліс 104
• 2. Коди несправностей ABS 105
• Моменти затягування елементів та деталей гальмівних систем 105
•  8. КУЗІВ І ЕЛЕКТРООБЛАДНАННЯ АВТОМОБІЛЯ
• Інтер'єр
• 1. Щиток приладів 106
• 2. Центральна частина панелі приладів 106
• 3. Верхня кришка панелі приладів 107
• 4. Подушка безпеки водія 107
• Екстер'єр
• 5. Переднє крило 107
• 6. Передні двері 108
• 7. Капот 109
• 8. Важіль склоочисника 108
• Система опалення та кондиціонер
• 1. Корпус обігрівача 110
• 2. Компресор кондиціонера 110
• 3. Конденсатор кондиціонера 111
• 4. Електромагнітна муфта компресора кондиціонера 111
• Моменти затягування елементів та деталей кузова та електрообладнання автомобіля 111

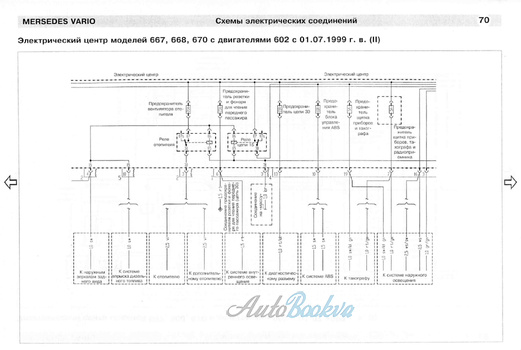

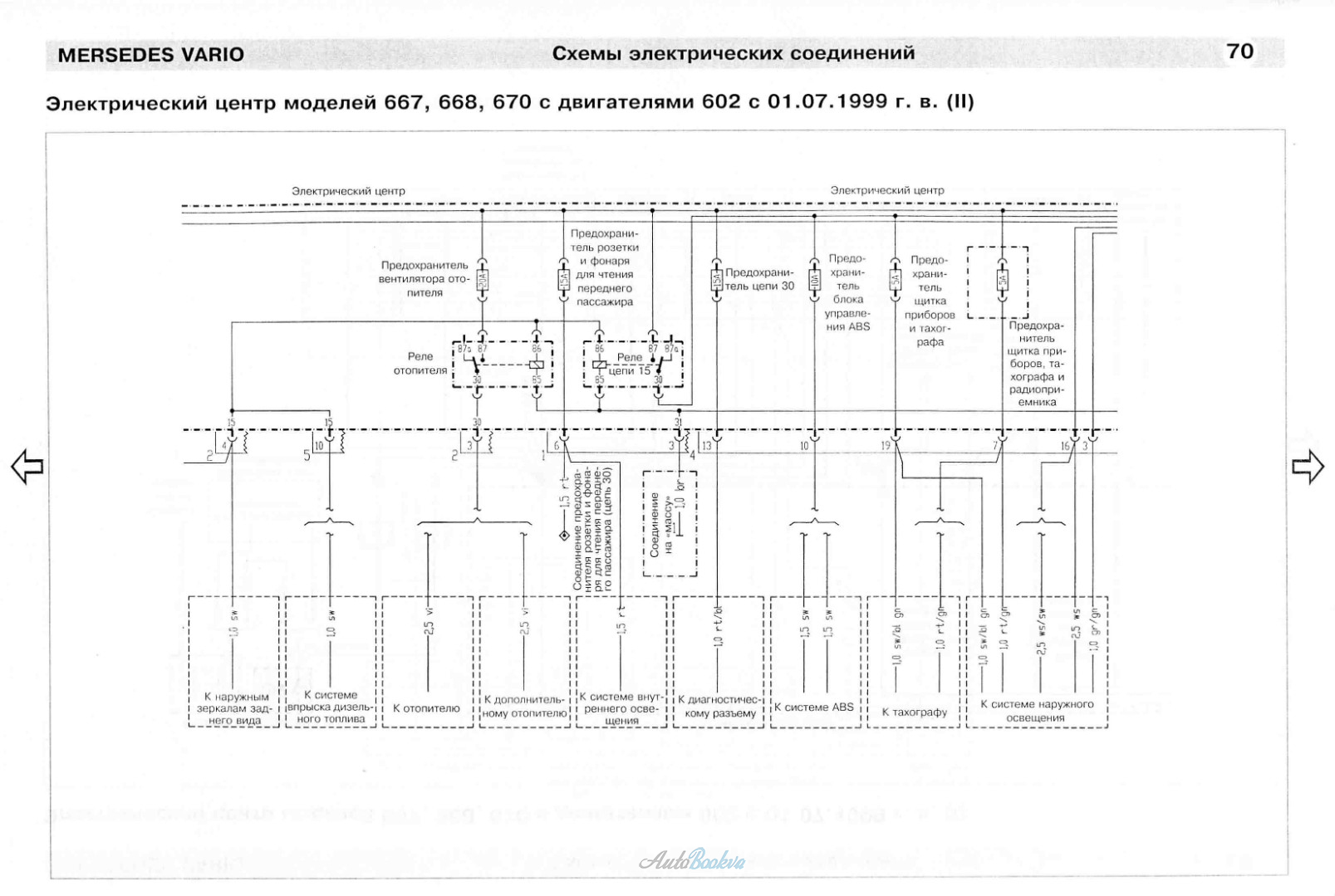

• СХЕМИ ЕЛЕКТРИЧНИХ З'ЄДНАНЬ (ЕЛЕКТРОСХЕМИ) 112
